평면 유리 SMT 스텐슬 청소 기계, 초음파 회로판 세탁기술자 조정가능한 속도

^{평면 유리 SMT 스텐슬 청소 기계, 초음파 회로판 세탁기술자 조정가능한 속도}

^{첫째로, 장치 이름 및 모형
1.1 장비 이름: 평면 유리 세탁기
1.2 모형 장비: 정면 유리제 세탁기를 입히는 CCS-ITO500
둘째로, 장비 사용}

^{2.1 유리제 표면의 청소하고 말리기}

^{셋째로, 장비 생산 (청소) 능력
3.1 제품 크기: 분: 75mmX50mm MAX: 400mmX500mm
3.2 운반 속도: 2.5m/분 (1 ~ 조정가능한 6m/분)
3.3 기질 간격: 0.2 ~ 2mm}

^{네 번째, 생산 (청소) 품질 규격
4.1는, 거기 제품의 표면에 1um의 위 아무 입자도 없고, 1um의 밑에 입자는 1/cm2 보다는 더 적은입니다
4.2의 얼룩, 워터마크는 유리제 표면에 청소 후에, 긁습니다
4.3의 카드 없음, 유리제 청소 과정에 있는 박판}

^{V. 가공 교류와 모수
5.1 과정
2→pure 물 롤러 솔 청소 1+2→medium 압력 살포 washing→BJ cleaning→DI 물분사 washing→ DI water 세척 →를 삭감하는 먹이는 section→pre-spraying→wind cutting1→washing 롤러 솔 청소 1+2→wind는 열기 건조용 →의 공기 칼 절단 물 → 2 세트의 2 세트 단면도를 + 정체되는 제거 장치 출력합니다
5.2 장비 디자인: 오른쪽에게 맡기는 제품}

^{여섯 번째로, 장비 모수와 기술 필요 조건
6.1 장비 크기와 물자
6.1.1 장비 신체 치수: (l) 7650 × (w) 제조에 있는 1500년 × (h) 1200mm 경미한 다름
6.1.2 몸 물자: 304 스테인리스 판 &=4mm 물자의 만드는.
6.1.3 선반 물자: SUS304 강철 정연한 통행 50X50X2
6.1.4 물 탱크 물자: “남아시아” 투명한/상아빛 PVC 널 & = 10
6.1.5 포탄 문 패널: “남아시아” 투명한/상아빛 PVC 널 & = 6
6.1.6 표지: “남아시아” 투명한 PVC 널 &=6
6.2 장비 소요 전력
6.2.1 전력 공급: 380VAC±10V/50Hz
6.2.2 전체적인 기계의 총 전력 소비: 35KW
6.2.3 물 소비량: 20~30L/Min (15MW 또는 더 순수한 물)
6.2.4 공기 소비: 600L/min 압력: 0.4Mpa
6.2.5 총 유입관: UPVC 1"
6.2.6 총 하수구: UPVC 2"
6.2.7 살포 관: UPVC 3/4"
6.3 장치의 전반적인 묘사
6.3.1 장비 구조}

^{청소 기계는 분무 장치로 주로, 롤러 솔질 체계, BJ 체계, 공기 칼 건조계, 순환 거르는 체계, 자동적인 온도 조종 난방 장치, 액높이 자동 통제 및 자동적인 액체 다시 채우는 체계, 선반 제어반 및 통제 시스템 구성됩니다.
6.4 장비의 주요 콤포넌트의 묘사

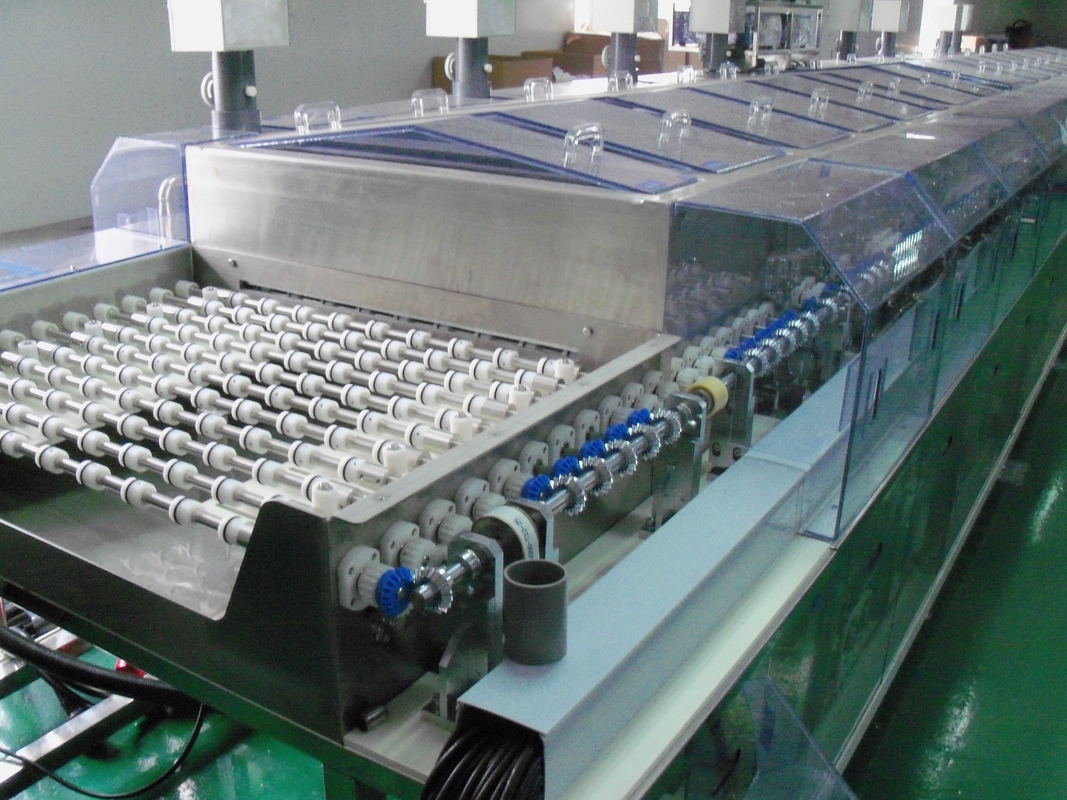

6.4.1 이동 단면도
※ 기질 이동 방법: 롤러와 고무 롤러 이동 직경 φ26mm
※ 조정가능한 전송 속도 범위: 1~6m/min
※ 전송 속도 조정 형태: 디지털 표시 장치 변환장치 또는 손잡이 변환장치 조정
※ 전송 속도 전시: 디지털 표시 장치
※ 드라이브 위치: 전달계는 살수 장치 (탱크의 외부 드라이브)에서 고립됩니다
※ 이동 갱구 간격: 30mm는, 솔 65mm입니다.
6.4.2 급식 단면도
※ 먹이는 단면도 길이: L=490mm
※ 윤곽: 감지기 드라이브 시스템: CPG 모터: 1/2P 3∮380V.}
